Creo 4.4 概念: 编辑特征

提问人:刘团圆发布时间:2020-10-14
编辑特征

“编辑”(Edit) 是可从模型树或弹出菜单中找到的菜单选择。选择“编辑”(Edit) 之后,选定特征或元件的尺寸会显示在图形窗口中。您也可以双击特征来打开“编辑”模式。

您可以使用“编辑”,通过下列其中一种方法快速更改选定特征的尺寸:

直接编辑尺寸 - 要直接编辑尺寸,只需双击该尺寸并更改其值。

使用“最近使用的”(Most Recently Used) 选项编辑 - 编辑模型尺寸时,也可以使用“最近使用的”(Most Recently Used) 选项。双击尺寸时,下拉列表会显示模型的最近值。您可从此列表中选择合适的值。


“最近使用的”(Most Recently Used) 选项只会显示当前会话中的最近值。它并不会显示先前 Creo Parametric 会话中使用的值。

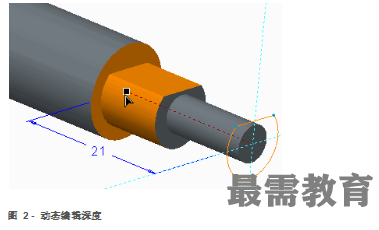

使用拖动器 - 拖动为倒圆角与倒角、阵列尺寸或特征的深度或角度显示的控制滑块。


您也可以使用显示在某些尺寸箭头上的尺寸拖动器来动态编辑该特定尺寸。

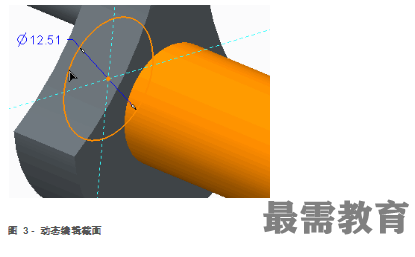

拖动截面图元 - 您可以拖动截面的图元以动态更新几何。


默认情况下,特征会在进行编辑时实时重新生成。另外,子特征也会实时重新生成。如果拖动大型模型中的父特征,实时重新生成可能会很慢。

如果特征编辑完后无法成功重新生成,则会在光标旁显示警告图标,几何也会显示成红色。您可以直接撤消编辑,或将特征改回成功的状况。其他受影响而未成功重新生成的下游特征会显示成蓝色。

编辑右键单击选项

在“编辑”模式下,下列选项在您单击鼠标右键时出现的弹出菜单中可用:

“显示拖动器”(Display Draggers) - 可以开启和关闭拖动控制滑块的显示。

“显示尺寸”(Display Dimensions) - 可以开启和关闭尺寸的显示。关闭尺寸后,您仍可拖动特征的截面图元。

“显示草绘尺寸”(Display Sketch Dimensions) - 可以开启和关闭截面尺寸的显示。关闭截面尺寸后,您仍可拖动截面的图元。

“自动重新生成”(Auto Regenerate) - 可以开启和关闭自动重新生成功能。关闭自动重新生成后,所有拖动器皆会关闭,您只能直接更新尺寸或拖动截面图元。几何并不会动态更新,您必须手动重新生成模型。


过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Edit\Features文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击EDIT-FEATURES.PRT。
