Creo 4.1 概念: 重命名对象

提问人:刘团圆发布时间:2020-10-14

重命名特征


在零件模型中创建特征时,将根据其类型自动分配类属名称。例如,可将特征称为“草绘 1”或“拉伸 2”,或者“旋转 3”。这些名称说明特征的类型,而不说明设计上下文中有什么特征。因此,将特征重命名为更具说明性的名称会有所帮助。图 1 显示了进行特征重命名前后的模型树。

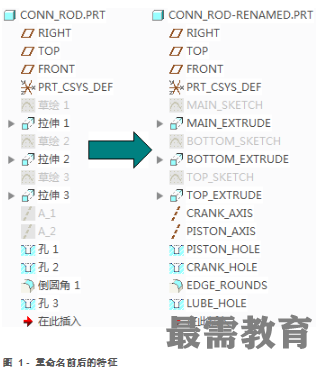

图 1 - 重命名前后的特征

通过更具说明性的名称对特征进行重命名后,可更直观地查看模型树。因此,需要对特征进行编辑时更容易找到特征。

可使用以下方法中的任何一个来重命名模型特征:

在模型树或图形窗口中选择特征,然后单击鼠标右键并从图形窗口或模型树中选择“重命名”(Rename)。

在模型树中选择要重命名的特征。选择后,再次从模型树中选择它。

名称可包含多达 31 个字符并不可包括空格。

重命名元件

为避免装配失败,必须在装配的上下文内 (而非使用 Windows 资源管理器) 重命名硬盘驱动器上的元件。

可使用以下两种方法之一重命名元件:

在磁盘上和会话中重命名 - 系统在系统内存中和硬盘驱动器上重命名元件。

在会话中重命名 - 系统仅在系统内存中重命名元件。

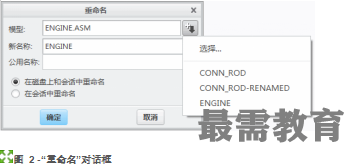

从“文件”(File) 菜单中单击“文件”(File) > “管理文件”(Manage File) > “重命名”(Rename)。如图 2 所示,在“重命名”(Rename) 对话框内,可单击“命令和设置”(Commands And Settings) image.png,然后从模型树或图形窗口中选择要重命名的元件。


还可在“重命名”(Rename) 对话框中重命名装配。请注意出现此对话框时,装配是要重命名的默认项。
