Creo 3.12 概念: 选择多个元件
提问人:刘团圆发布时间:2020-10-14
选择多个元件
您可以使用 2D 或 3D 框选择来选择元件。执行下列步骤来使用 2D 框选择:
从装配中,将选择过滤器更改为“零件”(Parts)。

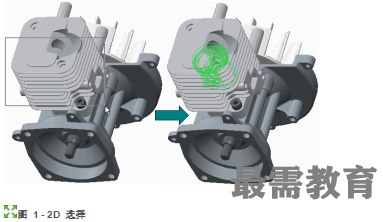

在模型上绘制矩形。绘制矩形时遵循的方向决定系统是使用“在框内”(Inside Box) 还是使用“交叉”(Crossing) 选择类型。
执行下列步骤来使用 3D 框选择:
在装配中,单击3D 框选择,然后选择平面或曲面。
在所选平面内绘制矩形。绘制矩形时遵循的方向将决定系统是使用“在框内”(Inside Box) 还是使用“穿过框”(Crossing Box) 选择类型。

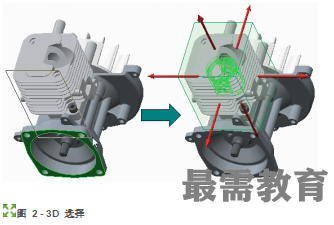

创建矩形之后,3D 框会显示出来,如图 2 所示。
拖动箭头会显示在每个曲面上。您可以拖动箭头,并注意元件会动态选择。
2D 和 3D 选择框选项
使用选择框时,可以使用下列选择类型:
在框内选择 - 仅选择完全位于框内的元件。要实现此类选择,请从左上方向右下方绘制选择矩形。
跨框选择 - 选择框内或与框交叉的所有元件。要实现此类选择,请从右下方向左上方绘制选择矩形。
使用框选择时的注意事项
使用框选择时,请考虑下列事项:
创建框区域时,可以从 2D 或 3D 模型方向进行操作。对于 3D 框选择,从多个方向来操控框区域可能会很有用。
系统会考虑要用于选择的元件边界框。
