Creo 3.9 概念:任务 2. 在零件模型中使用“搜索工具”(Search Tool)。

提问人:刘团圆发布时间:2020-10-14

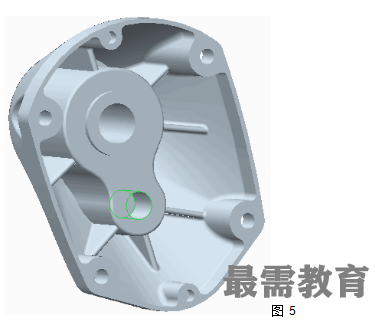

1.打开 GEARBOX_FRONT_11.PRT。

2.按 CTRL+F 启动“搜索工具”(Search Tool)。

3.在“搜索工具”(Search Tool) 对话框中,如有必要,将“查找”(Look for) 改为“特征”(Feature)。

将“查找标准”(Look by) 改为“特征”(Feature)。

键入reduction*作为标准值。

单击“立即查找”(Find Now)。

选择 REDUCTION_GEAR_HOLE 并单击“添加项目”(Add Item) 。

单击“关闭”(Close)。


4.取消选择此特征。

5.选择“工具”(Tools)选项卡并单击“查找”(Find)image.png 以启动“搜索工具”(Search Tool)。

6.在“搜索工具”(Search Tool) 对话框中,将“查找”(Look for) 改为“基准平面”(Datum Plane)。

键入rib*作为标准值。

单击“立即查找”(Find Now)。

选择 RIB_PLANE_3,然后单击“添加项目”(Add Item) 。

单击“关闭”(Close)。


7.取消选择基准平面。


9.从状态栏中单击“查找”(Find) image.png

10.在“搜索工具”(Search Tool) 对话框中,将“查找”(Look for) 改为“轴”(Axis)。

键入*pin*作为标准值。

单击“立即查找”(Find Now)。

选择 ALIGNMENT_PIN_TOP,然后单击“添加项目”(Add Item) 。

单击“关闭”(Close)。


过程就此结束。
