Creo 3.8 概念: 任务 1. 在装配中使用查询选择。

提问人:刘团圆发布时间:2020-10-14

1.禁用所有“基准显示”类型。

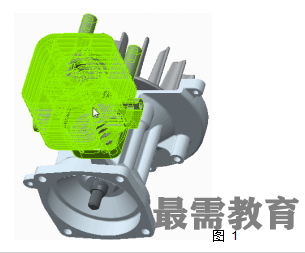

2.将光标置于装配上。

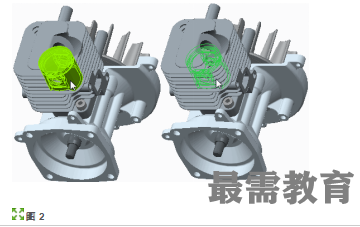

3.单击鼠标右键进行查询直到突出显示了 PISTON_9.PRT,然后单击以选择它。


4.稍微向下移动光标直到预选了 CYLINDER_9.PRT 模型。

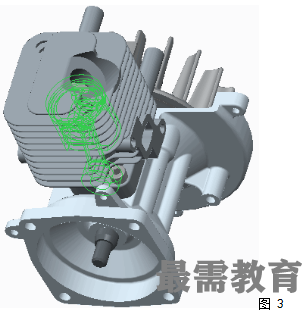

5.按 CTRL 键,然后单击鼠标右键并选择“从列表中拾取”(Pick From List)。

   有必要单击鼠标右键并按住以显示弹出菜单。

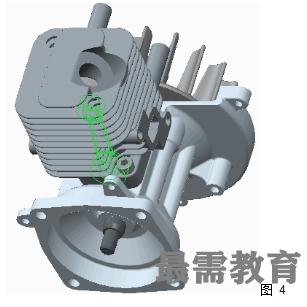

2.仍按 CTRL 键,在“从列表中拾取”(Pick From List) 对话框中选择 CONNECTING_ROD_9.PRT。

   单击“确定”(OK)。


按 CTRL 键并将光标置于 PISTON_9.PRT 上。单击鼠标右键进行查询直到突出显示了 PISTON_9.PRT,然后选择它。此操作取消选择了元件。
