Creo 3.8 概念: 使用查询选择来选择项目

提问人:刘团圆发布时间:2020-10-14
使用查询选择来选择项目

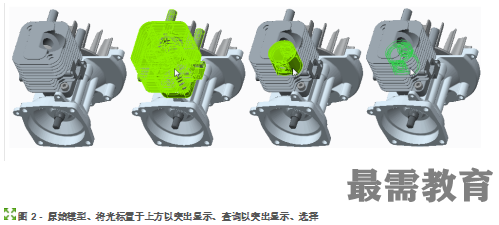

查询选择是选择的三种基本方法之一。查询选择可用于选择隐藏在另一特征或模型之下的特征、几何或元件。例如,在图 2 中,您可能要选择活塞以更改零件的整体高度。

但是,圆柱零件阻止您单击和选择活塞的尝试。在此情况下,可轻松地查询和选择活塞。查询选择有两种方法:

通过查询模型进行选择 - 将光标直接置于 Creo Parametric 图形窗口中的模型上时,透明的绿色指定预选项。通过右键单击预选模型或特征,可通过初始模型或特征查询到下一个模型或特征。可继续单击鼠标右键以查询下一个模型或特征。已查询到所需的模型或特征时,然后可单击以进行选择。

使用“从列表中拾取”(Pick From List) 进行选择 - “从列表中拾取”(Pick From List) 方法与查询模型类似,除了查询的全部功能均在光标位置的对话框中列出。


图 1 - 从列表中拾取

要激活“从列表中拾取”(Pick From List) 菜单,请将光标置于要查询的位置上,然后单击鼠标右键并选择“从列表中拾取”(Pick From List)。在“从列表中拾取”(Pick From List) 菜单中突出显示的项也在图形窗口中预选。


请记住:

将光标置于上方以突出显示、右键单击以查询以及单击以选择。
