Creo 3.7 概念: 使用直接选择选择项目

提问人:刘团圆发布时间:2020-10-14
使用直接选择选择项目

在模型、装配或绘图中选择了特征、几何或元件后,可对选定项进行修改。直接选择是选择的三种基本方法之一。

光标置于特征或元件上时进行直接选择,然后单击对其进行选择。关于直接选择的一些关键因素包括:

可在装配中的元件以及模型中的特征或曲面上执行直接选择。

可在模型或装配上的图形窗口和模型树中执行直接选择。

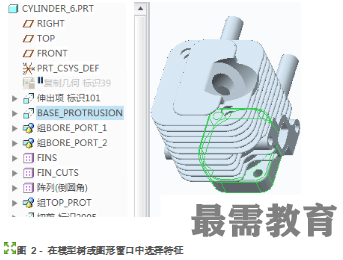

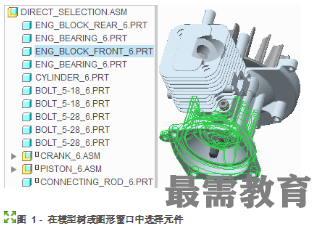

将光标初始置于 Creo Parametric 图形窗口中的模型上时,将以透明的淡绿色预选元件或特征。选择元件或特征时,其将以绿色线框突出显示。选定项取决于打开了零件还是装配。如果打开了零件,则选定特征将以绿色线框突出显示。如果打开了装配,则选定元件将以绿色线框突出显示。


在零件或装配中,可通过按 ALT 键直接选择曲面。ALT 为选定状态时,曲面将以透明的淡绿色预选。选择了曲面时,其将以深绿色突出显示。

可通过按 CTRL 键选择多个项。

可通过按 SHIFT 键从模型树中选择某一范围的项。如果选择一个项然后按 SHIFT 键并选择第二个项,则也选择了它们之间的整个范围的项。

可以用两种不同的方式取消选择元件或特征:

o按 CTRL 键并再次单击选定项。

o在图形窗口背景中单击。
