Creo 2.14概念:任务3.使用视图管理器创建造型状态

造型状态理论

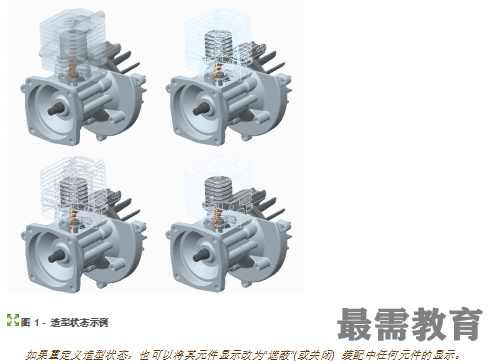

造型状态是在装配中捕捉的元件可见性的状态。可以独立于其他元件改变元件可见性。例如，可以设置一个元件显示为着色，设置另一个元件显示为线框，设置第三个元件显示为消隐。在图 1 中，更改了汽缸盖的元件显示，而装配的其余部分仍保持着色状态。

创建造型状态

       要创建新的造型状态，在视图管理器的“样式”(Style) 选项卡中单击“新建”(New)。如有需要，编辑默认样式名称并按 ENTER 键。“编辑”(Edit) 对话框打开，可以遮蔽 (或者说“关闭”) 图形窗口的元件。可以从图形窗口或从模型树中选择元件。也可以选择“显示”(Show) 选项卡，然后设置模型显示的方法。选择元件时，其模型显示更改为当前在“编辑”(Edit) 对话框中选定的方法。

定义元件可见性和显示时，模型树显示已为元件指定了哪些设置。完成造型状态的创建后，在图形窗口的左下角显示造型状态的名称。

还可以通过以下方式创建造型状态：首先编辑元件显示，然后在造型状态中捕捉显示。

在每个装配中都有两种默认造型状态：“默认样式”(Default Style) 和“主样式”(Master Style)。“主样式”(Master Style) 无法修改，但“默认样式”(Default Style) 可以修改。
