Creo 1.2 概念: 了解基于特征的概念

提问人:刘团圆发布时间:2020-10-14
了解基于特征的概念

Creo Parametric 是一种基于特征的产品开发工具。模型是使用一系列易于了解的特征而非使人混淆的数学形状和图元进行构建的。


模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。每个特征都基于先前的特征,并可参考先前特征中的任何一个,从而能够使设计意图被构建到模型中。


通常,每个特征都非常简单,但将其添加到一起时,它们会形成复杂的零件和装配。

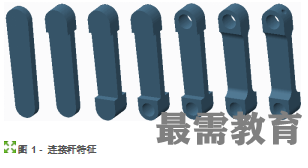

在此示例中,我们将拥有一个连接杆,而该杆是通过七个阶段进行创建的:

首先,创建一个拉伸,而该拉伸形成模型的整体形状和尺寸。

在模型的顶部创建附加的拉伸。

在模型的底部创建第三个拉伸。

在模型的底部创建孔。

在模型的顶部创建另一个孔。

在四条内边上创建倒圆角。

在模型的顶部创建径向孔。
