Cre2.0 关系建模 比较与约束

提问人:刘团圆发布时间:2020-10-14

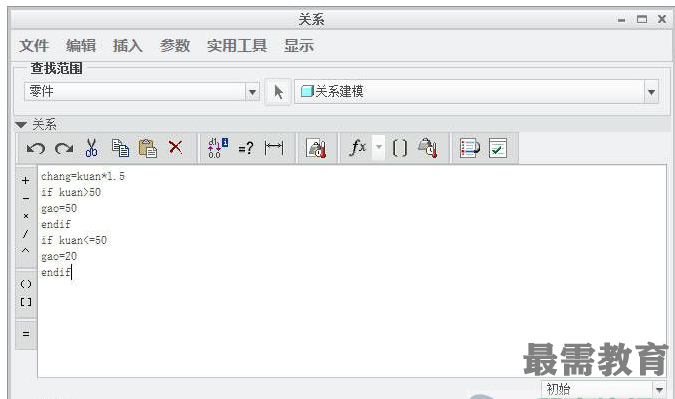

进入刚才的关系编辑窗口,输入以下关系式

chang=kuan*1.5
if kuan>50
gao=50
endif
if kuan<=50
gao=20
endif

关系式的含义是
=宽*1.5
如果宽>50
=20
如果宽≤50

=20

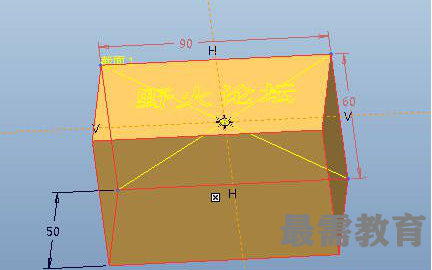

然后我们修改高的尺寸为60,并重新生产模型


修改高的尺寸为5,并重新生产模型


下面我们将关系的约束,我们保证该立方体的体积为1000,让模型自动对参数进行调整
SLVE
chang*kuan*gao = 1000
chang=kuan*2
FR chang  kuan

关系式的含义是
计算方程
*宽*高=1000
=宽*1.5
长、宽为关系变量


在该方程中,chang、kuan尺寸是关系是指定的,gao尺寸通过用户修改

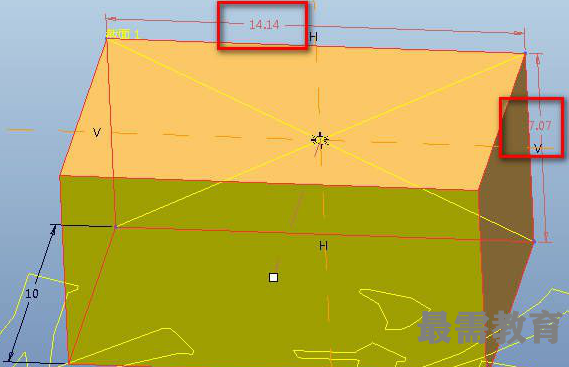

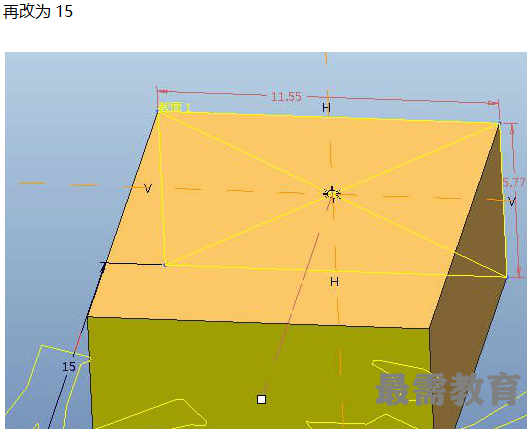

我们修改高度尺寸为10,看模型的变化
