CREO 齿轮的绘制3

提问人:刘团圆发布时间:2020-10-14

3、齿轮的绘制过程。(以例子为例进行讲解)M=2;Z=30

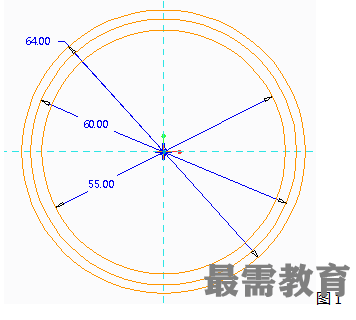

(1)、以平面Front为草绘平面,绘制齿顶圆、分度圆、齿根圆。


(2)、绘制渐开线。方程

alpha=20

m=2

z=30

c=0.25

ha=1

db=m*z*cos(alpha)

r=(db/2)/cos(t*50)

theta=(180/pi)*tan(t*50)-t*50

z=0

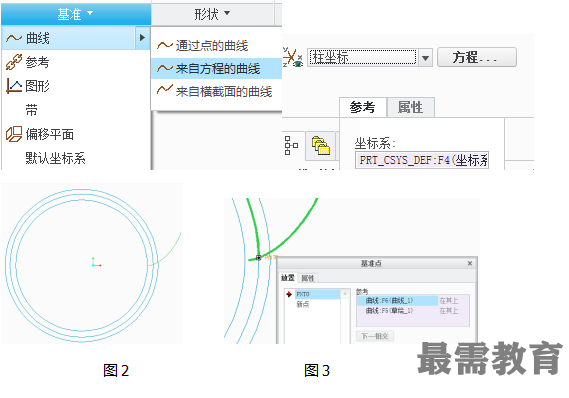

插入  基准→曲线→来自方程的曲线→选取柱标系→输入方程(见上面方程)→确定(见图2)


(3)、放置基准点。(渐开线与分度圆的交点)

(4)、建立基准轴。(right平面与top平面的交线)

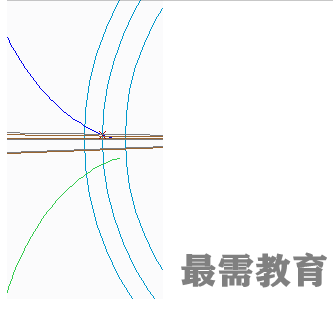

(5)、建立基准平面。((3)的交点和(4)的轴)

(6)、将(5)的基准平面绕(4)的轴旋转360/4z度。(本题中为3度)注意旋转方向。

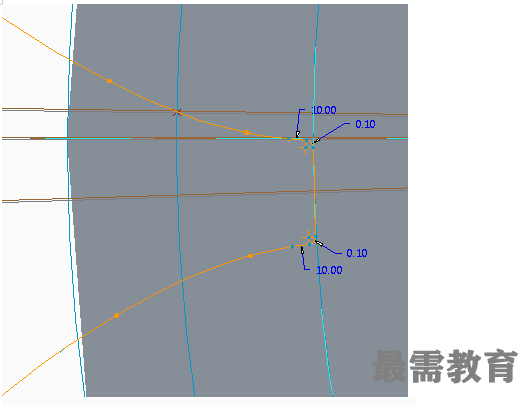

(7)、将渐开线镜像。(镜像平面为(6)的平面)

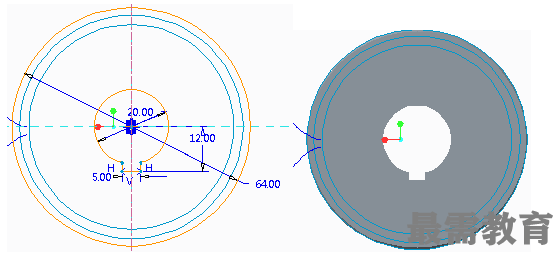

(8)、拉伸圆柱(齿坯),并倒角c0.5,尺寸如下图;

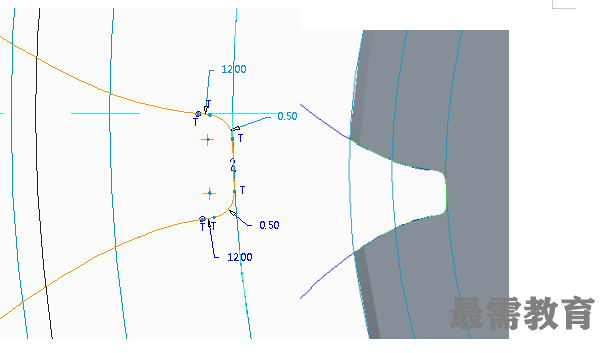

(9)、建立齿槽(拉伸移除材料)以投影命令绘制两渐开线和齿底圆,绘制齿底圆尺寸,见下图。

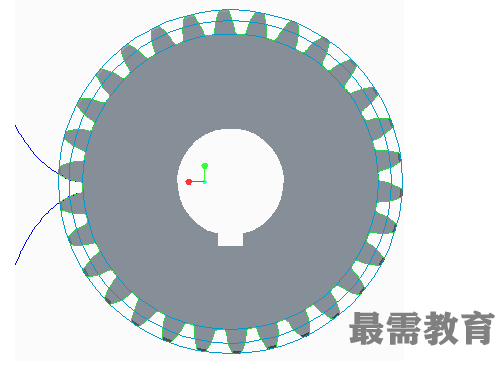

(10)、阵列齿槽(轴阵列)


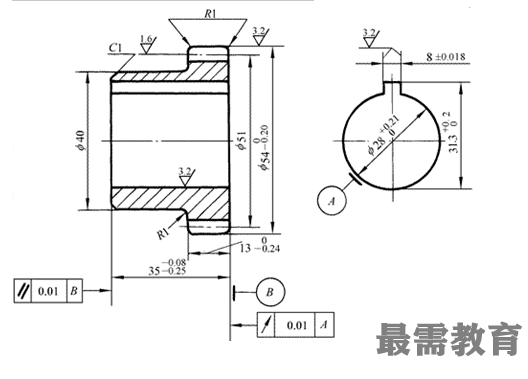

2、绘制下图,齿数Z=34,m=1.5,压力角200,
