CREO 常见问题 3.22 如何将组件工程图中某个零件或部件设置成参考件
提问人:刘团圆发布时间:2020-10-14

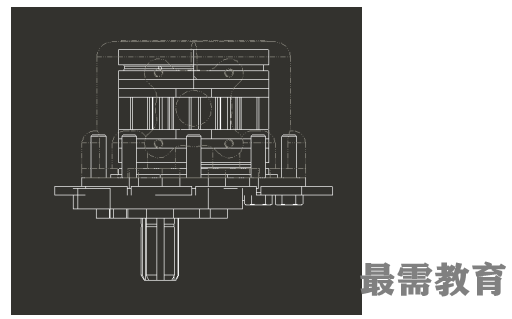

问题描述:在工程图中,需要单独不显示某个零件(如产品的外壳),以方便表示其他零件:
解决方法:

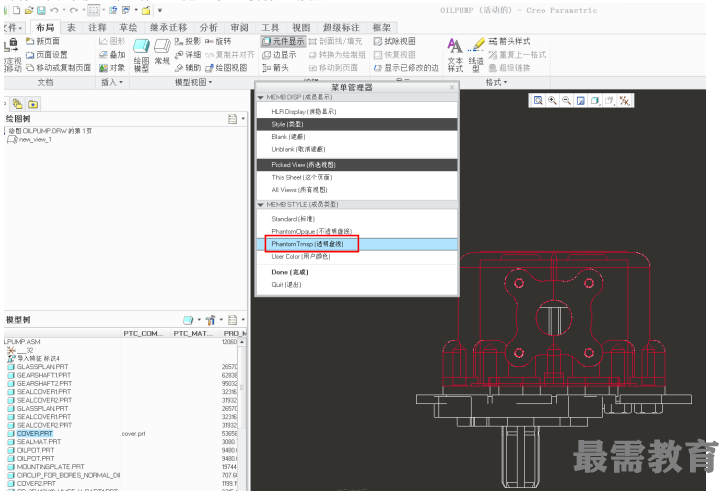

在工程图中,选择布局->编辑->元件显示,在弹出的对话框中,选择类型,然后点选需要设置为参考件的零件,在成员类型中选择“透明虚线”。接着点击完成
继续查找其他问题的答案?
相关视频回答
回复(0)
解决方法:
在工程图中,选择布局->编辑->元件显示,在弹出的对话框中,选择类型,然后点选需要设置为参考件的零件,在成员类型中选择“透明虚线”。接着点击完成
