CREO 常见问题 3.20 如何将局部剖中剖面线下的部分隐藏线单独不显示

提问人:刘团圆发布时间:2020-10-14

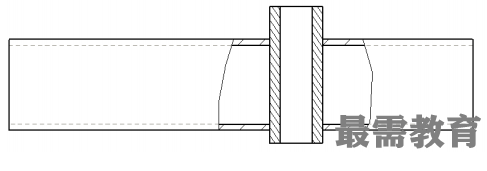

问题描述:在工程图中,需要显示某个视图的隐藏线,但是该视图中局部剖的剖面线下的隐藏线不希望显示出来,如下图所示:


解决方法:

 1、在创建视图是选择隐藏线将隐藏线全部显示出来,再选择布局->编辑->边显示->消隐:


2、将鼠标放在剖面区域,在需要隐藏的线上点击右键,等整条线都显示出来的时候,左键选择。


3、点完成即可将剖面线下面的隐藏线不显示。
