CREO 常见问题及解决办法 1.11 如何更改系统默认颜色设置

提问人:刘团圆发布时间:2020-10-14

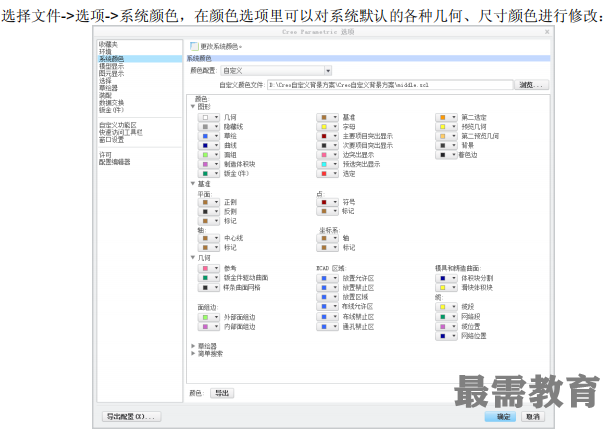

常用颜色设置:

草绘器->几何:控制草绘时几何线的颜色;

草绘器->参考:控制草绘时参考线的颜色;

草绘器->强尺寸:控制草绘时强尺寸的颜色;

草绘器->弱尺寸:控制草绘时弱尺寸的颜色;

草绘器->构造:控制草绘时构造线及草绘中心线的颜色;

草绘器->着色封闭环:控制草绘时封闭环内填充的颜色;

草绘器->强约束:控制草绘时强约束的颜色;

草绘器->弱约束:控制草绘时弱约束的颜色;

图形->几何:控制工程图中几何线的颜色;

图形->基准:控制工程图中中心线以及三维模型中基准的颜色;

图形->隐藏线:控制工程图中隐藏线的颜色;

图形->字母:控制工程图中尺寸线、尺寸界线、粗糙度、形位公差、剖面线以及表格等等的颜色;

图形->边突出显示:控制工程图中尺寸及标注数字、文字等的颜色;

图形->背景:控制工程图以及草绘时背景颜色;

图形->隐藏线:控制工程图中隐藏线的颜色;
