软件介绍

浩辰CAD电气2022电脑版(电气元件)是一款提供了专业强大的短路计算、防雷设计、电力计算、三维桥架、接地设计、平均照度计算等功能的优质软件,主要应用于工业及民用建筑工程的电气设计。浩辰CAD电气以其领先的技术、简便的计算、智能的绘图、人性化的界面获得众多的设计行业用户的认可和支持。

软件特点

智能联动的照明及弱电设计,图纸绘制一气呵成

开放定制、灵活便捷的图层工具,智能识别墙线等建筑部件

二、三维同步生成,桥架、电缆沟及构件自动匹配

专业化及强大的计算工具,紧随规范及国标实时更新

灵活开放的数据库,包含全计算参数数据库、图形数据库

应用三维曲面设计技术,自动计算避雷针防护区域

功能介绍

强电和弱电平面

十余种设备布置方式,导线自动追踪设备移动并智能连线,无需赋值直接标注,自动生成设备材料表,减少重复劳动。

设备图库

外部图块智能识别,无需入库即可进行调整;只需将图块拷入一个目录,即可实现批量入库;更新图库一键操作;

三维桥架

二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计,双排布置,并可以自动生成剖面图。

接地设计

接地线线型自由选择,可随意绘制主接地网,也可根据建筑物外轮廓自动生成接地网。

滚球防雷

快速布置避雷针、直观显示保护范围。自动标注BX值,自动生成防护范围表和Word格式计算书,生成三维图形动态观察。

新版照度计算

快速拾取多层建筑图,读取每个房间的面积和高度,批量修改赋值灯具和光源参数。一键计算,快速生成计算书,生成布置效果图。

强电系统

提供多种回路方案,可快速绘制动力及照明系统图、干线系统图、配电箱展开图。自动生成动力及照明系统图。

系统设置

强电平面、弱电平面、强电系统设置均集成到一个界面中,优化结构,方便设置。根据桥架用途,自定义桥架图层颜色、线型。

建筑设计

配备基础建筑设计功能,可以实现轴网柱子、墙体、门窗、房间屋顶、楼梯的绘制,实现三维建模。

功能特色

1、动态块(bedit)
动态块具有灵活性和智能性。 用户在操作时可以轻松地更改图形中的动态块参照。 可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。
通过设置图块中元素的可见性,一个图块中可以包含一种图形的多种形态,如下图的汽车模块就包含跑车、轿车和卡车的各向视图,只需在可见性列表中选择一个选项,就可以显示相应的图形。
还可对图块中的图形设置参数和动作,可对图块的整体或部分图形进行移动、旋转、翻转、缩放、阵列等;并可建立查询列表,对图块进行参数化控制。通过图块的动作设置,一个图块可以派生出数个图块,如下图所示:
2、DWF参考底图(dwfattach)
可以将dwf文件插入到当前图中作为参考底图,并可以捕捉到底图的端点、中点,如下图所示:
3、对象隔离、对象隐藏、取消对象隔离
可将选择的对象暂时隐藏,也可将选择对象以外的其他所有对象隐藏。当图中对象较多,利用此命令可以简化图纸,方便后续操作,操作起来比图层隔离更加简便、直观。
4、冻结其它图层和锁定其它图层
之前版本提供了图层隔离的功能,冻结其他图层和锁定其它图层与图层隔离功能类似,可以通过选择需要显示或可编辑对象,将其他图层进行冻结和锁定。
5、CAD表格转EXCEL表格
可以直接选择CAD中由直线、多段线和单行文字、多行文字组成的表格输出为EXCEL表格。
6、文字递增
可以对序号、编号、数值进行递增复制,间距、数量和增量均可随心所欲地控制。
7、多段线布尔运算
可直接对封闭的多段线进行差并交计算,无需转换面域,有时比修剪更简便。
8、拼写检查(spell)
此功能实现对用户输入的单词或文章进行单词校验,提示匹配的单词列表,方便用户进行正确的单词填写工作。可以实现不同语言的单词校验工作,包括英文,德文,等8种语言。
9、放样(Loft)
通过对包含两条或者两条以上的横截面曲线的一组曲线进行放样(绘制实体或曲面)来创建三维实体或曲面。
10、块属性管理器(battman)
创建带属性的块后,执行 battman 对块中属性定义进行查询和修改,如果将修改应用到所有块参照,则对应块的块参照中属性实体也会做对应修改。
11、超级填充(superhatch)
超级填充命令有点像hatch命令,不同的是,可以使用该命令将光栅图像、块、外部参照和擦除这些实体作为填充实体对闭合区域进行填充。
12、线上写字
可以在选择线上书写文字,线会被自动打断,文字会放到线中间。

软件标签: 使用运行时间 注册表 永久激活码

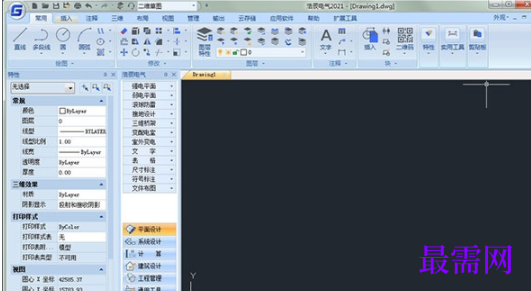

软件截图
