Altair Inspire Form(冲压仿真软件) v2.4

Altair Inspire Form2021为用户们提供了专业的冲压仿真环境，支持创建模型、定义空白、定义模具的位置、添加成型操作、自动配置工具等功能，能够有效帮助设计师们提高工作效率，优化设计流程。此次带来的版本内置补丁，后即可免费使用。

软件特色

1、几何创建和简化，利用 Inspire Form 的几何准备工具可提取中面、填充孔洞及切口，并移除法兰。此外，使用 Altair Inspire™ 工具可创建并修改几何。

2、模型建立，若零部件几何在车身坐标系中可用，Inspire Form 即可自动计算最佳冲压方向，同时，还可以应用压边和拉延筋相对应的约束阻力。用户也可自定义冲压方向。

3、材料库，Inspire Form 提供了包含标准钢牌号和铝牌号属性的材料库。还可以创建新材料并将其保存在用户数据库中。

4、分析和结果可视化，形成零部件形状所需的扁平坯料在分析结束时可用。可视化减薄和其他缺陷，如裂纹、褶皱和板料松弛区域。

5、多工步虚拟试模，优化制造工艺，设置单工步和多工步金属成型虚拟试模工具。快速且可扩展的增量求解器支持成型和修剪，让用户能够准确地分析物料流动、裂纹、褶皱、板料松弛和回弹情况。

6、模具几何模块，从零部件的任意 CAD 几何形状开始，在熟悉的 Inspire 环境中构建模具工艺补充面概念，同时充分发挥 PolyNURBS 的混合建模功能，快速评估和优化替代方案。

软件亮点

1、设计更优质产品，inspire form 2021支持用户在产品设计的早期阶段快速、可靠地检查零部件的可成型性。借助 Inspire Form，用户可以实现潜在缺陷（如裂纹或褶皱）的可视化，随后对其进行修改以消除缺陷并提高整体设计质量。

2、易用性，inspire form 2021的操作流程十分简单直观，易于学习和使用。标准培训课程时长仅为 4-6 小时，而大多数用户甚至无需接受正式培训即可掌握 Inspire Form 应用程序。

3、节省材料和成本，inspire form 2021可以预测准确的坯料形状，能在制造限制条件的情况下，在进模和传递模布局中以最佳方式嵌套这些坯料形状，从而节省材料和成本。

软件功能

一、几何准备，根据成型操作的需要创建，修改和准备模型几何。

1、几何学，创建和修改草图曲线，曲面和实体。

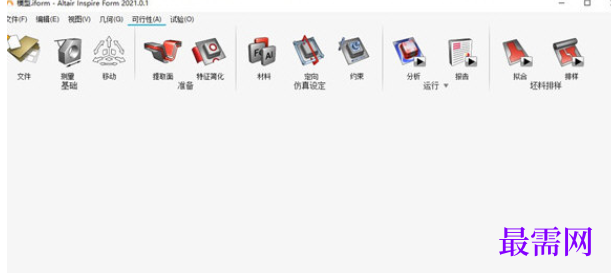

2、准备要分析的模型几何，这些几何工具在准备进行模型分析的模型时经常使用，并且为了方便起见已放置在“可行性”功能区上。

二、可行性设置和模拟，执行可行性，空白拟合和空白嵌套分析。

1、模型设定，施加材料，确定冲压方向，并施加约束。

2、可行性分析，执行可行性分析，以识别成型过程中的变薄，开裂和起皱问题。

3、发布报告，根据完成的模拟结果将报告生成为.pdf文件。

4、空白拟合分析，计算初始毛坯形状周围的最佳拟合和标准毛坯形状。

5、空白嵌套分析，创建多种配置，以确定用于钣金零件的转移或渐进式模压的最佳材料用法。

五、试用设置和模拟，执行试模分析以验证模具设计。试模分析包括为毛坯定义材料，定义成形操作以及模拟成形过程以识别模型中的问题。

1、设置试用偏好，设置试用分析的首选项。

2、定义空白，根据需要在工具集中定义毛坯，包括毛坯类型，材料，轧制方向和对称平面。

3、添加成型操作，在分析中添加操作以解决成形问题。

4、自动配置工具，自动构建和配置用于标准成型操作的工具。

5、在成形操作中添加和配置工具，从各种工具中进行选择，以包括在成形操作中。

6、定位工具，定义模具的位置，并修剪和刺穿线条。

7、定义绘制方向，定义顶部模具的方向，或按幻灯片在模型中移动。

8、预览成型操作的动作，预览成型过程中模具的运动。

9、运行试用分析，运行成形操作以进行试模分析。

10、发布报告，根据完成的模拟结果将报告生成为.pdf文件。

11、补偿模具回弹，调整模具以形成形状来应对已知的回弹。

12、预测空白形状或修剪线，使用分析结果，根据目标零件形状预测毛坯形状或修边线。

六、仿真结果，通过分析资源管理器查看形成结果。

1、查看可行性结果，选择运行和装载工况进行可行性分析，然后查看结果。

2、查看试用结果，选择运行和负载工况以进行试模分析，然后查看结果。

3、动画和记录结果，使用出现在建模窗口底部的“动画工具栏”来制作动画并记录结果。

4、添加参考系统，为动画中的模型位置选择参考系统。参考系统是固定的，您可以查看模型相对于系统的移动方式。

5、将标注添加到结果，使用分析资源管理器中的标注图标，在模型上感兴趣的点上标注并查看选定结果类型的值。

6、比较表中的结果，在表中比较多个分析运行的结果。比较结果按钮位于Analysis Explorer的底部。

7、创建和查看跟踪器，使用“示踪剂”工具可以在成形运行过程中可视化示踪点的路径。
