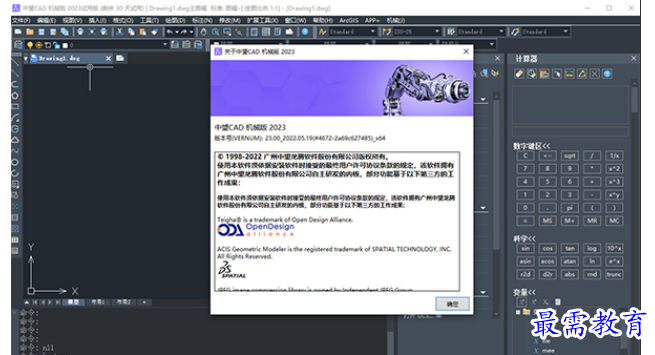

中望CAD机械版 v23.01

2023-08-26发布者:zhangliang大小: 下载:0

文件大小:

软件介绍

机械零件制造过程中一般都会先绘制相应的图纸,想要让图像设计变得更加高效可以使用小编带来的这款中望CAD机械版软件,这是一个十分专业的机械设计工具,可以为该行业的工作人员提供许多便利,包含多种不同的国际标准,满足用户的不同需求,让机械设计图纸制作过程更轻松。

软件特色

1、多种国际标准,中望机械目前提供了世界范围内最常用的八种国际标准,其分别GB、ISO、ANSI、DIN、JIS、CSN、GOST、BSI,满足最广泛的客户需求,用户可以在使用中自由选择与应用其中的任意标准。其他常用的国际和行业、部门标准也可以很方便地增加进去,使得中望机械可以快速适应全世界不同体系标准、不同行业或部门的用户需求。

2、系统初始化功能,进行图幅设置后系统会自动进行初始化设置,将符合国标的图层、线型、颜色、字高等设置完毕;若用户有自己的一套体系要求,用户只要在样式配置中设定,就可实现用户的配置环境。

3、工程标注,标注功能:尺寸标注包括智能标注、半剖标注、倒角标注等;符号标注包括粗糙度、形位公差、基准标注、焊接符号等。一个“智能标注”命令即可完成对直线、角度、圆等一系列图形的标注。

公差查询:可自动检索并优先选择常用公差,并且有多种公差标注形式可选用,也可输入基本尺寸进行计算,无需再去查询手册等工具。

4、序号标注,序号标注是机械行业中特有的一种标注,在指导机械设备的组装与加工中占有极其重要的地位,序号提供了多种类型的标注样式,与明细表双向关联,修改序号或明细表内容与之对应的内容可自动修改,明细表自动生成等一系列的优化。

5、文字功能,中望机械提供了非常便捷的文字功能,“文字标注”和“技术要求”,并提供了机械行业的专业术语词句库,文字标注时,只须在词库界面中点选即可,技术要求等可在瞬间完成(利用已有技术文档,稍加改动即可),此项功能使用户的文字标注效率得到有效提升。

6、国标符号库、零件库,根据国家颁布的最新标准,提供较完整的国标符号库、零件库;国标符号库:仪器仪表符号、电器符号、液压符号、运动符号等,所有国标符号极易查找,只须轻轻一按,就可快速调出;标准零件库:螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材(钢)等,标准件库视图齐全,均为参数化图库,只须点中尺寸参数,即可得到所需零件,节省大量重复劳动,节约大量时间,集中体现了中望CAD系统的优越性。

7、系列化设计系统,在企业的产品开发、设计过程中,有大量的零件、图形是相似的,甚至只是尺寸大小的变化。利用中望机械的系列化设计功能,用户仅需录入一次该图形标上特征变量,即可进行系列化设计;并可入到系列化图库中。需要时只须赋与变量新的尺寸数值,立刻得到所要的零件图形,完成系列产品设计与修改,最大限度地减少用户的重复劳动。需要指出的是:中望机械在建库时能处理复杂的主从尺寸、约束尺寸关系,真正符合用户建立行业标准件、常用件的实际需要。

8、系统维护功能,软件的内容配置也十分方便,用户可按照提示配置属于本企业的图层、文字、标题栏、明细表等一系列的内容,使中望机械的用户化定制更为突出。软件的配置不仅在执行功能处体现,在系统维护工具中也将软件的全部功能配置集成在一起,用户可根据需求进行集中的配置与保存,真正使软件的可维护性得到的充分的体现。

9、图纸设置,在同一个对话框中设置图幅、比例、标题栏、明细表等,图层、颜色、线型、标注比例统一,符合所用标准设定。软件自动维护图纸比例,用户只需按一比一比例绘图,尤其是在绘图进程中改变比例时,中望机械会自动更新相关设置,同时用户也可以在同一环境下设置多图框,各种操作均不受多图框影响,在图框内操作均自动适应。

10、绘图设计,在中望CAD提供的绘图功能基础上,根据工程设计和制图的实际需要,增加了下列实用的绘图功能绘图工具:智能画线、对称画线、切线、管道线、角平分线、中心线等。构造工具:截断线、折断符号、打断、动态延伸、单孔、孔阵、工艺槽等。将图纸中某一部分的内容按照比例进行缩小或放大显示,不必再在图纸上重新绘制,大大减少绘图时间,提高了工作效率。
