斯维尔建筑设计软件2012 Build 2012.04.6

斯维尔建筑设计软件(建筑设计软件)是目前国内优质长久免费的建筑设计软件。首创构件自定义对象技术，首创设计绘图集成化，首创在位编辑、集成建筑渲染表现技术。首创智能剖面绘图功能，引领建筑设计革命。
斯维尔建筑设计2012版首创智能剖面绘图功能，新增建筑总平面绘图工具，新增智剪轴网、封闭阳台、快速插块、 多重个性菜单等。

斯维尔建筑设计软件(建筑设计软件)首创智能剖面绘图功能，新增建筑总平面绘图工具，新增智剪轴网、封闭阳台、快速插块、 多重个性菜单等。
　　一。 重要升级：
　　■剖面：首创自定义剖面对象，支持自动剖切和自绘。
　　■总图：新增总图模块，即建筑总平面绘图工具。
　　■改进：对原有一些功能作了改进、改错和增强。
　　二。〖立剖面〗升级：
　　01. 优化了自动生成立剖图的计算。
　　02. 剖面新增自定义对象：剖墙（板）、门窗、梁、楼梯、造型和剖面轮廓等，均为二维对象。
　　03.【立剖网格】创建立剖面图用于定位的层线和轴线。
　　04.【层线标注】批量完成立剖面竖向标注，包括层线尺寸、标高和层号等。
　　05.【剖面尺寸】批量标注剖面第三道尺寸线，鼠标点取两点穿过墙体、门窗和优质二道尺寸。
　　06.【剖面墙板】剖面主要绘制工具，墙板通用。
　　07.【改 材 质】快速批量修改墙板的材质，置于墙板右键中。
　　08.【剖面板梁】绘制剖面楼板，或楼板和梁一同绘制。
　　09.【线生墙板】单点轴线生成剖墙，单点层线生成楼板；或两点穿线，穿过的轴线生成剖墙，穿过的层线生成楼板；不能同时穿轴线和层线。
　　10.【矩形剖梁】插入剖面梁，提供高效率的[单个插]和[批量插]插入方式，梁宽选择“同墙宽”时，梁自动与墙体宽相适应，支持“斜板+剖梁”.
　　11.【异形剖梁】将异形闭合PL转成剖面梁。
　　12.【剖面门窗】向剖面墙内插入普通门窗和凸窗。
　　13.【剖窗反向】左右翻转剖面窗。
　　14.【剖面造型】用于剖面墙和梁对象本身不能表达的造型。
　　15.【剖面轮廓】剖面图中专用对象（墙、板、梁、楼梯）之外的特型构件都可以用这个轮廓表达，其带有材质属性（砼、石、砖等），由闭合PL生成。其优势在于可加粗、填充和夹点编辑。
　　16.【边线显隐】隐藏和显示“剖面轮廓”的边线。
　　17.【转剖轮廓】将“剖面造型”转为“剖面轮廓”,剖面造型右键中。
　　18.【转剖造型】将“剖面轮廓”转为“剖面造型”,剖面轮廓右键中。
　　19.【休息平台】按偏移定位的方式绘制楼梯间的剖面休息平台。
　　20.【剖面梯段】在上下层的两个楼梯梁之间绘制剖面楼段，系统会根据对话框中给定的参数，自动计算梯段宽，给出较大限值。
　　21.【剖见互换】可见梯段和剖切梯段两种类型梯段之间互换。
　　22.【立面柱子】提供对话框三。 新增〖总图平面〗模块：
　　01. 以常用平面绘图工具为主，立足建筑师绘制总平所需。
　　02. 支持M制和MM制，以ACAD对象为主，辅以个别Ach对象。
　　03. 所用资源都是开放的，可用【图库管理】维护→专用图库→总图图块，系统默认提供的资源位于Sys\DwgLib\Plan.TK,路径可在config.ini中设置（搜索顺序为：通用图库、DwgLib）。
　　04.【转地形图】将获取的地形资料图转换成建筑师用的地形图。【红线绘制】绘制建筑红线。
　　05.【红线退让】对已有红线作退让处理。
　　06.【提取单体】从建筑DWG中提取首层建筑轮廓作为单体建筑插入总图中。
　　07.【道路坡度】依据两个总图标高对象，标注道路坡度。
　　08.【道路标高】根据道路上已有的“2个标高”或“1个标高+坡度”自动计算并标注新标高。
　　09.【地下坡道】绘制地下停车场入口，对话框和操作与道路绘制类似。
　　10.【布置车位】批量布置单双排车位。支持单、双排支持示意或车图块两种表达方式支持自由绘制和沿线布置。
　　11.【布置树木】从树木图库中调用树木并按指定的方式布置。
　　12.【树木标名】对布置好的树木按块名标注树木名。
　　13.【布灌木丛】徒手绘制灌木丛，拖动鼠标的速度决定单元的大小和密度。
　　14.【绘制草坪】以ACAD“点”对象绘制草坪。
　　15.【总图标高】标注总图标高。
　　16.【风玫瑰图】标注全国各地的风玫瑰图，数据库开放支持用户自行配置。
　　17.【总平图例】以表格的方式标注各种总图图例。
　　四。 其他改进：
　　《一》.新增：
　　01.【全局设置】将Arch的全局设置从AutoCAD的选项独立出来。
　　02.【平台选择】放入【全局设置】。
　　03. 支持真正的多重屏幕菜单，可在屏幕菜单空白处右键个性菜单中切换：
　　将N个菜单文件.sss和对应的.dll至于sys下，再在config中作相应设置。可参考本版本的三个屏幕菜单：标准菜单、立面剖面、总图平面（立面剖面和总图平面两个菜单可关掉无关的内容）。
　　04.〖右键设置〗完善右键快捷菜单的设置，空选 Ctrl+右键=模型空间右键。
　　05.〖基线开关〗置于状态行（ACADR16以上版），右键切换墙体三种显示状态。
　　06.【自由移动】和【自由复制】是否提示基点，可在config中设置。
　　07.【遮挡开关】控制散水与阳台、台阶、凸窗等的遮挡关系是否生效。默认读取config初始设置。与【重整关系】配合使用。
　　08.【重整关系】当【遮挡开关】关闭时，散水与阳台、台阶、凸窗等不自动遮挡，用此命令处理遮挡。
　　09.【绘制轴网】将原【直线轴网】和【弧线轴网】合并。
　　10.【智剪轴网】辅助设计师智能修剪多余的轴线，使图面整洁干净。
　　11.【门窗】OPM中支持加过梁特性。
　　12.【图变单色】将当前图改为单色，或恢复。
　　13.【快速插块】采用浮动对话框，有输出尺寸等选项，默认按原尺寸，可把常用的绘图用图块置于其中快速插入。用【图库管理】维护→专用图库→快速图块，支持动态块（需在R17以上平台入库，方可在2006平台正常插入动态块）。
　　14.【图签修改】对Arch图框或块属性进行修改，可在config中设置：
　　[图框标签].
　　项目名称=1.
　　工程名称=1.
　　图号=1.
　　比例=0.
　　日期=0.
　　版次=0.
　　15.【尺寸对齐】N个平行的尺寸标注，对齐其尺寸界线起点或尺寸线位置。
　　16.【尺寸均布】相互平行的尺寸标注按等距布置。
　　17.【智调尺寸】对拥挤重叠的尺寸文字作智能调整，使其摆放位置合理。
　　18.【标高对齐】将N个立剖标高纵向对齐。
　　19.【批改基线】批量修改N个立剖标高的基线长度，使其纵向对齐。
　　20.【看图说话】启用DSee【看图说话】软件远程交流DWG图纸。
    21.建筑设计软件服务请登录斯维尔知道服务直通车进行提问：
　　《二》.增强：
　　01.【阳    台】OPM支持设置封闭阳台，且阳台窗支持窗棂展开和映射；加入填充用于检查面积边界。
　　02.【图库管理】增加[更新]图块功能，支持对动态块的管理。
　　03.【重叠检查】支持阳台对象。
　　04.【创建墙体】命令改为【创建墙梁】，且增加“沿轴布墙”方式，即点取轴线两点外延生墙（两点决定方向）。
　　05.【创建墙梁】对话框增加“左中右交换”快速对齐；提供墙的高度、标高选项。
　　06.【墙体分段】支持按门窗分段和定距分段。
　　07. 门窗的对象编辑，同编号门窗除了可以单个和全部修改，新增支持选择部分修改。
　　08.【门 窗 表】【门窗总表】支持窗台高提取（自制含窗台高的表头模板）。
　　09.【多坡屋顶】【人字屋顶】支持开洞和加天窗。
　　10.【雨 水 管】支持画左右侧立面雨水管。
　　11.【编号整理】支持楼层框对象。
　　12.【做法标注】文字支持多行。
　　13.【详图符号】增加详图比例。
　　14.【箭头符号】支持上下标文字。
　　15.【门窗尺寸】只穿过墙体门窗时，可拖动选择尺寸放置位置。同时穿过第1、2道尺寸线和墙体门窗的保持原样。
　　16.【门窗整理】增强：
　　a.选中表中某种编号门窗，该编号门窗全体加亮（先图变单色效果更好）。
　　b.视口缩放方式，config中增设置项。
　　c.门窗整理视图绽放 0,保证门窗在视图范围内平移视口 1,以选中门窗为中心缩放视图，OpenEdZoom=1.
　　17. 【标高标注】一分为二，将【总图标高】分离出去，对建筑标高做了增强，支持多层标注等。
　　18. 【洁具管理】做了改进：
　　a.“小便池”和“盥洗槽”提供界面，较之前参数绘图的繁琐，操作更直观方便了。
　　b.两点布置按规范间距进行计算并提供参考数目，确认前可反复直观地调整洁具间距。
　　19. 【多坡屋顶】双击某檐口边线，编辑对话框弹出时自动对准该边线。
　　20. 【多坡屋顶】和【人字屋顶】支持开洞和【插天窗】。
　　21. 【搜屋顶线】生成的PL置于“建-屋顶”图层。
　　22. 【搜索楼板】启用对话框。
　　23. 【曲线面积】每个曲线均输出面积（隐藏命令，键入QXMJ1）。
　　24. 【日照分析】当计算精度大于5分钟时，原限制取消。
　　25.  窗支持横墙（普通直窗和带窗），规则：
　　1. 必须是跨不同材料，即隔墙材料必须与窗所在的墙不一样。
　　2. 对于普通窗：先布置窗，OPM设置跨隔墙属性，然后再布置隔墙。
　　3. 对于带窗，先布置隔墙，再布置带窗。如果顺序不对，带窗显示不正常，需要带窗右键菜单【更新带窗】。
　　4. 可以用玻璃幕墙作为跨隔墙的窗，这时与顺序无关。

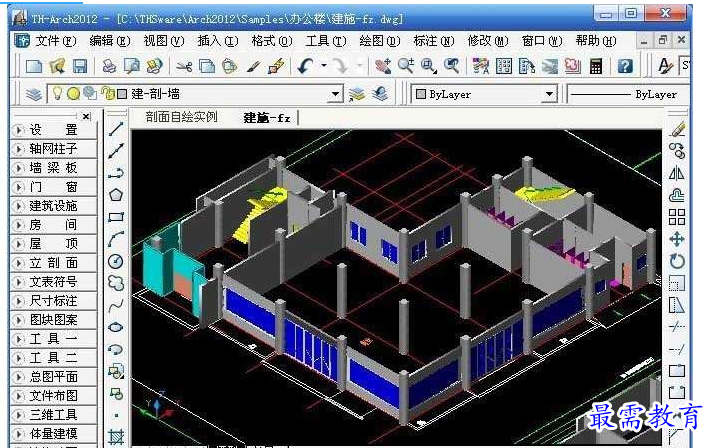

软件截图
