Visual Scope 1.0官方正式版

Visual Scope软件特色

      本程序在相应硬件(如USB转TTL，高速RS232等)支持下能够进行串口高速数据采集，并使数据在PC机上实时图形显示。

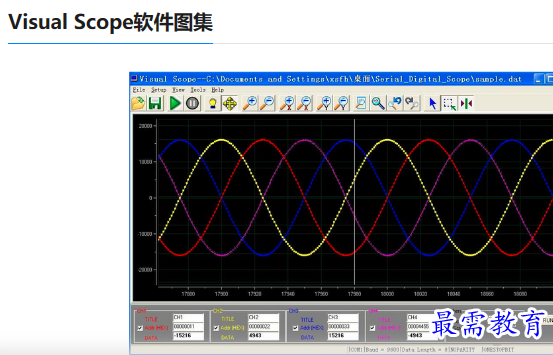

      正常操作时，点击RUN按钮，打开串口接收功能，软件将从串口接收到的数据实时图形化显示。

      下位机只要按照如下格式通过串口向上发送数据，上位机即可将接收到的数据显示成为波形。

      Ch1Data_L，Ch1Data_H，

      Ch2Data_L，Ch2Data_H，

      Ch3Data_L，Ch3Data_H，

      Ch4Data_L，Ch4Data_H，

      CRC16_L，CRC16_H

      下位机每次发送10个BYTE的数据，其中包含4组通道的数据(每通道1个WORD，均处理为有符号数)和校验码CRC16，注意数据格式为低位在前，高位在后。当下位机持续向上位机发送满足要求的数据时，软件则会将收到的数据显示为4条曲线。
